『应用场景』→户外操场



一、项目需求:
1、满足日常运动会、大型集会、活动演出等;

2、要求系统功能先进,操作简单;


二、系统设计简要说明:

1、音响系统产品选型:

a、音箱:根据操场场地的面积大小与使用需求,音箱设计采用半集中式扩声,其中系统包括主扩系统、辅助系统、超低系统、返听系统,可有效保障台上台下直达声声压级的均衡和声像的一致性,主扩选择了线性音箱,体积小,重量轻,易安装,同时喇叭单元全部采用钕磁单元,能量更强,声音更细腻,高音使用号角式,声音铺设更为精确,投射距离更远,箱体采用高强度夹板,声音更为结实同时使用寿命长,是该造型场合的不二之选;

b、话筒:话筒采用无线真分集手持、头戴话筒,流动性、抗干扰性更强,同时配合天线放大器,接受距离更远;根据大合唱的需求,配置了大合唱话筒,可做大合唱和演讲话筒使用;同时配置无线会议话筒,拾音中高频透亮,无需布线,满足会议发言需求;

c、功放:功放功率根据音箱功率1.5-2倍选择;带液晶显示屏,可显示工作模式、温度和音量大小,可实时监测系统运行情况;具有开机声音渐大功能,有效保护音箱运行;具有双变速风扇,极低噪声运行,智能监控保证产品处于正常工作状态;具有多种保护功能:短路保护功能、过载保护、过热保护、开机延时保护功能、电源软启动保护功能;

d、调音台:调音台采用32路数字调音台,可以满足32路音源的输入,保障接入的音源通道同时预留有扩展端口;内置效果器,配置AV电脑音频线,可接笔记本、手机等音源播放音乐等需求;

e、数字音频处理器:选用8*8处理器,内置多种处理模块,可为音频信号保驾护航,延长系统使用寿命减小故障率,搭配中控或选配控制面板,系统更智能,操作更便捷;

f、电源时序器:可将整套系统接入时序器统一供电,可有序正确的开关机,避免误操作导致的设备损坏现象,延长系统使用寿命,同时赠送一个外置控制开关,实现一键式开关机,易于管理操作;

2、综上所述,以上产品选型搭建的音响系统能满足会议报告、活动演出等使用需求。




                                                                        三、设计方案相关素材

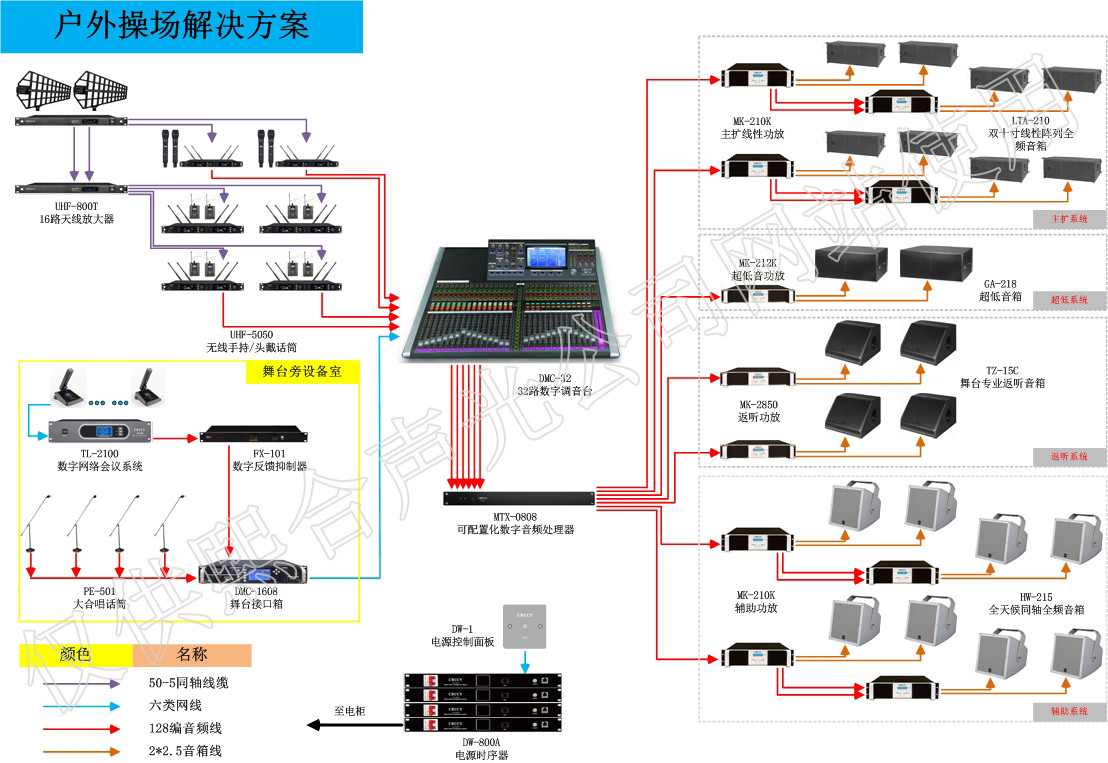

                                                                        1、系统连接图

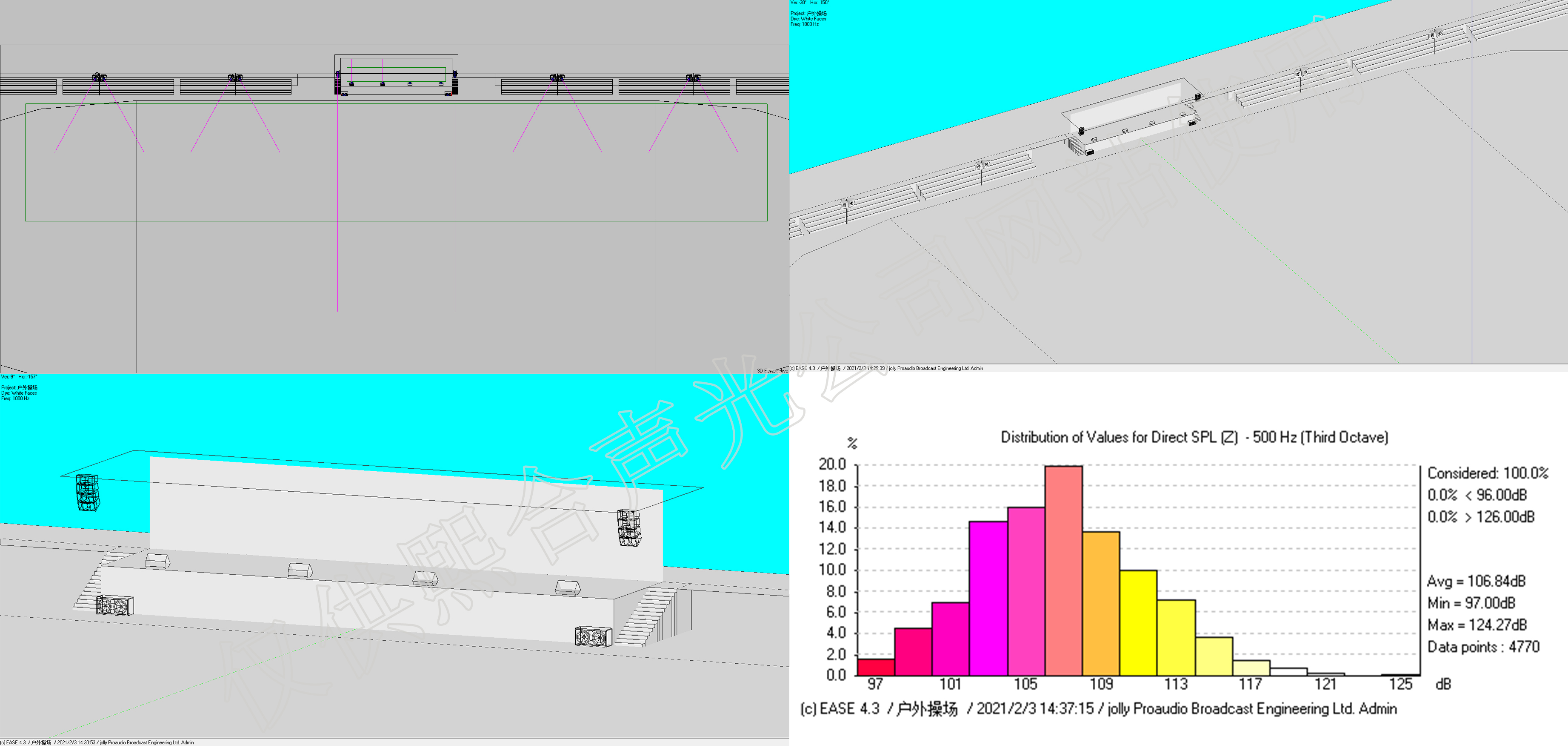

                                                                        2、EASE声场分析图

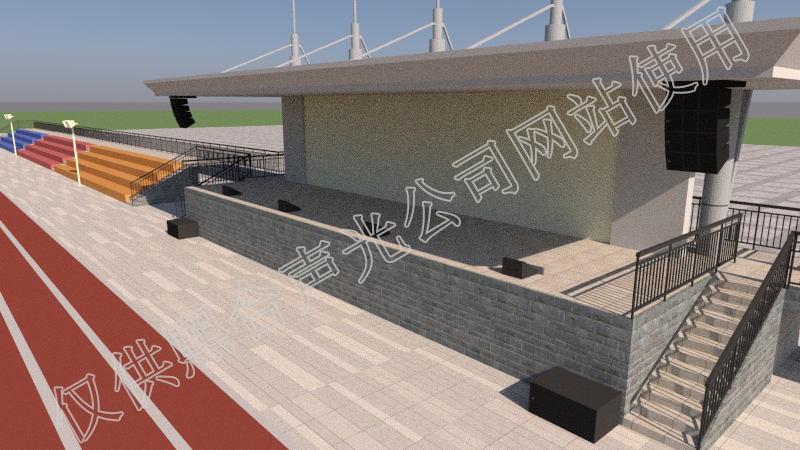

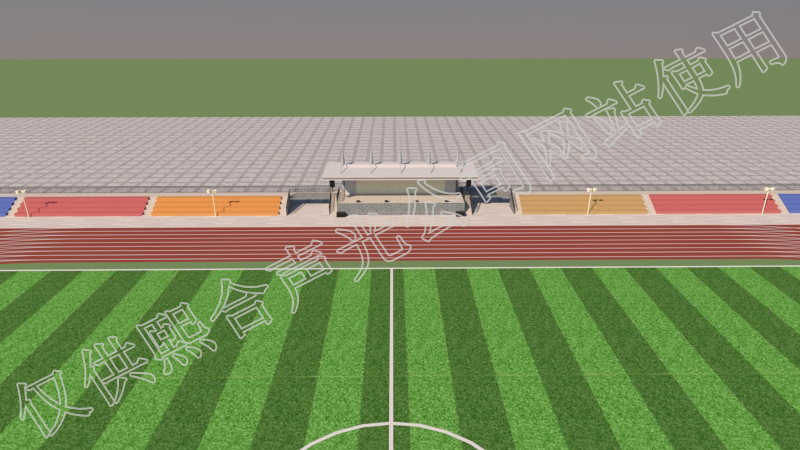

                                                                        3、三维效果图
